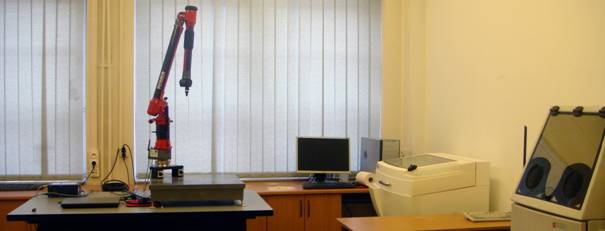

Pracownia Szybkiego Prototypowania oraz Inżynierii Odwrotnej



Pracownia Szybkiego Prototypowania oraz Inżynierii Odwrotnej wyposażona jest w drukarkę ZPrinter 310 Plus pozwalającą na wykonywanie modeli techniką druku przestrzennego oraz we współrzędnościowe ramię pomiarowe CimCore typ Infinite 2 umożliwiające pomiary techniką dotykową jak również skanowanie 3D.

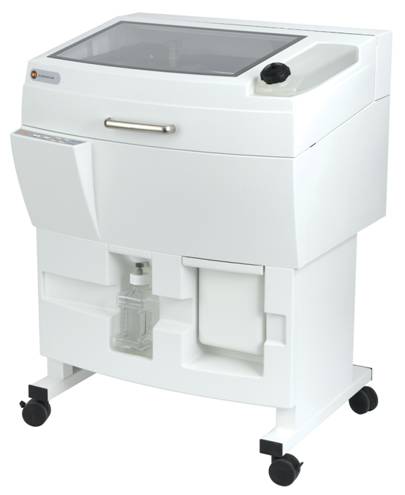

Drukarka 3D ZPrinter 310 Plus firmy ZCorporation



Parametry techniczne

Kolor: Monochromatyczna

Rozdzielczość: 300 x 450 dpi

Pionowa szybkość budowania: 5 mm/godz.)

Rozmiar przestrzeni roboczej: 203 x 254 x 203 mm

Grubość warstwy: 0.089 - 0.203 mm

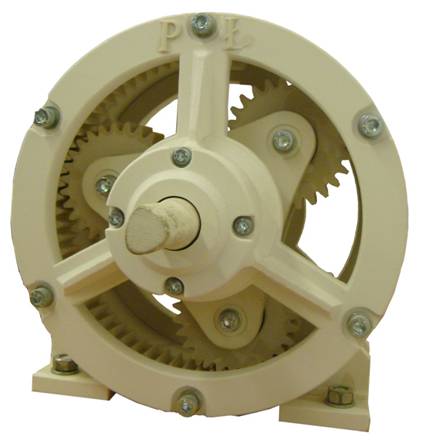

Ciekawym przykładem wykorzystania technologii szybkiego prototypowania był projekt przekładni planetarnej zrealizowany w Instytucie Obrabiarek i Technologii Budowy Maszyn przez studenta Marcina Bocianowskiego w ramach jego pracy dyplomowej pt.: „ Model funkcjonalny przekładni planetarnej wykonany techniką 3D Printing”. Widok ogólny został przedstawiony na poniższym zdjęciu

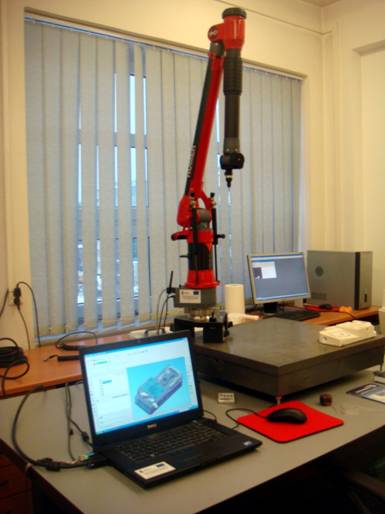

Współrzędnościowe ramię pomiarowe CimCore typ Infinite 2 Stanowisko przygotowane do inspekcji części pod kątem dokładności kształtowo wymiarowej przy wykorzystaniu sond dotykowych oraz oprogramowania PowerInspect







Zastosowanie nowoczesnej przystawki skanującej amerykańskiej firmy Perceptron V4 montowanej bezpośrednio na ramieniu pomiarowym umożliwia stworzenie wiernej kopii realnie istniejących obiektów w przestrzeni wirtualnej komputera.







Nowoczesne oprogramowanie :

• ScanWorks • Geomagic Studio,

• Geomagic Qualify,

• Power Inspect umożliwia pracę nad danymi uzyskanymi ze skaningu trójwymiarowego jak również z pomiarów dotykowych. Ponadto możliwe jest przeprowadzanie inspekcji części pod względem dokładności kształtowo-wymiarowej z wykorzystaniem technik GD&T.
