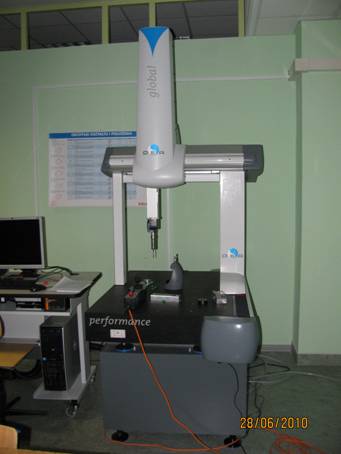

Dokładność pomiarowa w temp. 19-22 0C

• MPEE – 1,5+L/333

• MPEp – 1,7 μm

• MPETHP – 3,4/120

• Max prędkość końcówki -  516 mm/s

• Max 2D przyspieszenie  -  1700 mm/s2



Wyposażenie sprzętowe

• automatyczna głowica obrotowo-uchylna TesaStar-m z indeksację co 5 stopni zakresem obrotów w osi A +90° do -115° w osi B 0°+/_ 180°,

• sonda skanująca Renishaw SP25M Kit1,

• sfera kalibracyjna ceramiczna,

• opcja kompensacji temperatury CLIMA (11 czujników temperatury) umożliwiająca pracę w zakresie 18-26° Celsjusza,

• zestaw końcówek w tym końcówka krzyżakowa



Oprogramowanie metrologiczne

PC-DMIS CAD++:,

• możliwość pomiaru krzywych i powierzchni,

• możliwość pomiaru skaningowego powierzchni znanych i nieznanych,

• wymiarowanie GD& T,

• możliwość programowania parametrycznego,



PC-DMIS Gear

• możliwość pomiaru kół zębatych walcowych o zębach prostych i skośnych,

• możliwość pomiaru kół zębatych stożkowych o zębach prostych i skośnych.



Oprogramowanie dydaktyczne:

PC-DMIS CAD++ off-line — 5 licencji:,



Sprzęt IT

• Stacja robocza H P,

• Monitor 20',

• Kolorowa drukarka,

• Stół komputerowy

W trakcie zajęć studenci zapoznani zostaną z podstawami obsługi maszyny. Bogatsi o tę wiedzę studenci będą potrafili, bez najmniejszego problemu, dokonać podstawowych pomiarów wykorzystując jej bogate wyposażenie. W ramach zajęć dla bardziej zaawansowanych możliwe będzie prowadzenie pomiarów w oparciu o aktywny program pomiarów.

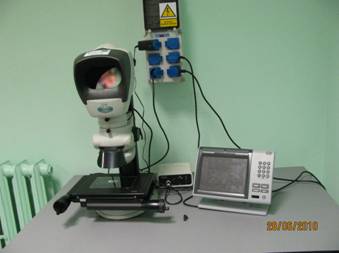

Stanowisko drugie - Mikroskop pomiarowy z odczytem cyfrowym Peregrine  f-my VISION

 Mikroskop pomiarowy Peregrine firmy VISlON wykonany w najnowszej technologii DYNASCOPE. Jest to mikroskop mono, posiadający mały ekran zamiast tradycyjnych okularów, co zdecydowanie ułatwia obserwację, redukuje zmęczenie wzroku i kręgosłupa operatora. Ponadto pole obserwacji jest kilkadziesiąt razy większe niż w tradycyjnym mikroskopie okularowym. Peregrine posiada zarówno ekran jak i kamerę cyfrową, co jest unikalnym połączeniem dwóch systemów pomiarowych. Na tym stanowisku studenci będą mogli dokonywać aktywnych pomiarów długości i kąta.

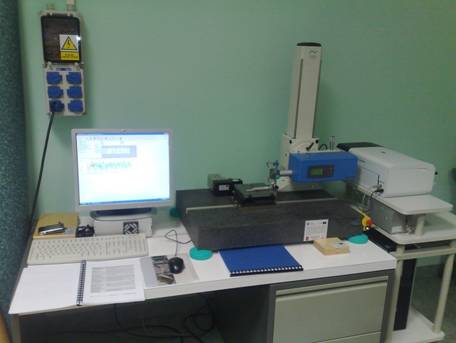

Stanowisko trzecie - Stacjonarny profilograf T8000 CAN firmy HOMMELWERKE.

 Posługując się tym przyrządem studenci mogą mieć styczność z najnowszą techniką pomiarowa w zakresie jak wymieniono poniżej.



Możliwe do przeprowadzenia są pomiary:

• chropowatości 2 D,  3D (pomiar topografii)

• falistości,

• konturu.

Parametry mierzone

Ra, Rz, Rmax, Rt, Rq, RPc, RSm, Rp, Rpm, R3z, Rv, RSk, Rku, Rdz, Rdc, Rk, Rpk, Rvk, Mr1, Mr2.

Oprogramowanie urządzenia - Program TURBO WAWE

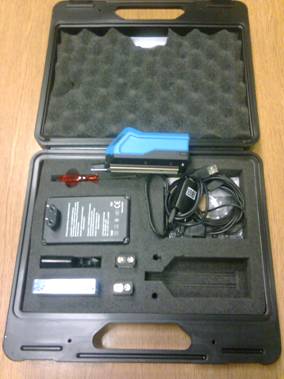

Stanowisko czwarte - Przenośny przyrząd do pomiaru chropowatości Hommel Etamic Tester T 500



Jest to przyrząd przenośny, zasilany z akumulatorka 9,6V, umożliwiający pomiar i analizę wszystkich standardowo używanych parametrów nierówności profilu powierzchni wg  norm DIN, ISO i JIS.

Przyrząd posiada wbudowaną pamięć, dzięki której może przechowywać do 125 wyników pomiarów.

Oprogramowanie  do obróbki danych Turbo DATAWIN SET posiada następujące funkcje:

• możliwość stworzenia dowolnej liczby programów

• elastyczność - indywidualne ustawienia programowe

• możliwość pracy w sieci

• możliwość  archiwizacji wyników pomiarów

• prosta statystyka

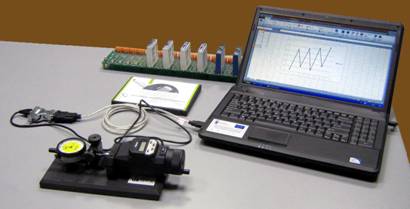

Stanowisko piąte - Do sprawdzania czujników z wyposażeniem



Stanowisko to wyposażone jest w :

• podstawę,

• głowicę pomiarową firmy Mitutoyo,

• głowicę pomiarową,

• komputer przenośny,

• oprogramowanie do sprawdzania czujników,

• magazyn narzędzi pomiarowych,

• moduł pomiarowy USB,

• moduły pomiarowe,



Stanowisko to umożliwia sprawdzanie czujników pomiarowych przy niepewności pomiarowej max 3,5 μm przy zakresie pomiarowym do 50 mm. Odczyt cyfrowy prowadzony jest z dokładnością do 0,001 mm





Drobny sprzęt pomiarowy

W ramach projektu został zakupiony drobny sprzęt pomiarowy. Sprzęt ten wykorzystywany jest przez studentów we wszystkich ćwiczeniach pomiarowych prowadzonych w Instytucie w ramach przedmiotów:

• Metrologia wielkości geometrycznych,

• Obróbki Ubytkowe,

• Zaawansowane techniki wytwarzania

W skład tego zestawu wchodzi:

1. Zestaw płytek wzorcowych klasy O, 103 płytki z certyfikatem,



Rozmiar płytki mm	Stopniowanie mm	Sztuki
1.005	—	1
1.01,1.02 .... 1.49	0.01	49
0.5,1,1.5 .... 24.5	0.5	49
25,50,75,100	25	4

Płytki wykonane są z wysokogatunkowej stali.

• Twardościomierz  STE/D



L.p.	Parametr	Wymagany zakres parametru	Ilość sztuk
1	Zakres pomiaru	100-700 HB	1
2	Nacisk pomiarowy	min 1549,5kg
3	Skala twardości	HB 30
4	Nr katalogowy	STE/B EN



• Płytki do sprawdzania mikrometrów



L.p.	Parametr	zakres parametru	Ilość sztuk
1	Dokładność	klasy 1 wg DIN 863	2 kpl
2	Wymiary nominalne	2,5 / 5,1 / 7,7 / 10,3 / 12,9 / 15,0 / 17,6 /20,2 / 22,8 i 25,0



• Wałeczki uniwersalne



L.p.	Parametr	Wymagany zakres parametru	Ilość sztuk
1	1 zestaw  specjalny firmy Mitutoyo	do pomiarów gwintów w oprawach, dokładność wg DIN 863	1 kpl
2	1 zestaw uniwersalny firmy Mitutoyo	wymiary 2xØ 5; 2xØ 6, 2xØ 8, 2xØ 10, 2xØ12,2x Ø 15, 2xØ 20 dokładność min  ± 0,002 mm, 20 sztuk od 1-20mm co 1 mm	2 kpl



•  Dwa zestawy stanowisk do sprawdzania czujników z wyposażeniem



L.p.	Parametr	zakres parametru	Ilość sztul
1	2 podstawy	umożliwiająca mocowanie czujników oraz średnicówek	2
2	2 głowice pomiarowe	niepewność pomiaru max 3,5 μm, zakres do 50 mm, odczyt cyfrowy z dokładnością max 0,001 mm	2
3	2 komputery przenośne	antywirusowym i blokującym zmiany	2
4	Oprogramowanie do sprawdzania czujników	możliwość sprawdzania czujników w dowolnym zakresie pomiarowym i dowolnej działce elementarnej na dwa stanowiska	2
5	Jeden magazyn narzędzi pomiarowych FCR 25 firmy DEA	3 porty.	2
6	Jeden moduł pomiarowy A/C podłączany przez port USB	16/8 wejść analogowych, 1MS/s, 16-bitowy A/C, 2 wejścia cyfrowe USB-1616HS firmy Measurment Computing	1
7	Dwa moduły kondycjonujące sygnały analogowe i binarne	wejście ±100 mV, wyjście ± 5V. firmy Analog Devices lub równoważny	2
8	Dwa moduły kondycjonujący obsługi tensometrów	Wymagana obsługa tensometrów. 54B40 firmy Analog Devices	2



• Głowice indukcyjne – 5 sztuk



L.p.	Parametr	zakres parametru	Il. sztuk
1	2 głowice indukcyjne firmy Tesa	Zakres pomiarowy min ±2 mm, zakres roboczy min 4,3 mm, rozdzielczość min 0,01 μm, wzdłużne wyjście pomiarowe	2
2	2 głowice indukcyjne   firmy Tesa	Zakres pomiarowy min ±2 mm, zakres roboczy min 4,3 mm, rozdzielczość 0,01 μm, poprzeczne wyjście pomiarowe	2
3	1 głowica indukcyjna firmy Tesa	Zakres pomiarowy min ±5 mm, zakres roboczy min 10,3 mm, rozdzielczość 0,01 μm, wzdłużne wyjście pomiarowe	1
4	wskaźnik pomiarowy   firmy Tesa	Najmniejsza wartość działki elementarnej 0,1 μm, współpraca z dwoma głowicami, wyjście RS 20	1



• Czujniki elektrostykowe



L.p.	Parametr	zakres parametru	Il. sztuk
1	wymagany zakres pomiarowy	± 0,4 mm	5
2	zakres roboczy	2 mm
3	nacisk pomiarowy	1,5 N



• Mikrometry z odczytem cyfrowym z możliwością podłączenia do komputera



L.p.	Parametr	zakres parametru	Il. sztuk
1	Zestaw 3 sztuk	rozdzielczość 0,001 mm. Zakresy pomiarowe 0-25 mm, 25-50 mm i 50-75 mm ,skok gwintu 2 mm Błąd graniczny DIN 863-1.	1 kpl
2	3 sztuki przewodów sygnałowych	długość 1 m Współpracujących z mikrometrami z pozycji 1	3
3	1 sztuka mikrometr cyfrowy do gwintów firmy Mitutoyo	rozdzielczość 0,001 mm zakres pomiarowy 0-25 mm Błąd graniczny DIN 863-1	1
4	1 przewód sygnałowy	długość 1 m Współpracujący z mikrometrem z pozycji 3	1
5	1 mikrometr cyfrowy (głowica pomiarowa) firmy Mitutoyo	rozdzielczość 0,001 mm zakres pomiarowy 0-25 mm Błąd graniczny DIN 863-1	1
6	1 przewód sygnałowy nr katalogowy	długość 1 m Współpracujący z mikrometrem z pozycji 5.	1



• Suwmiarki z odczytem cyfrowym z możliwością podłączenia do komputera – 5 sztuk



L.p.	Parametr	zakres parametru	Il. sztuk
1	3 suwmiarki firmy Mitutoyo	Zakres pomiarowy 0-150mm Błąd graniczny DIN 862 Żywotność baterii min 10 000 godz.	3
2	3 przewody sygnałowe firmy Mitutoyo	długość 1 m Współpracujących z suwmiarkami z pozycji 1	3
3	2 suwmiarki firmy Mitutoyo	Zakres pomiarowy  0-200 mm Błąd graniczny DIN 862 Żywotność baterii min 10 000 godz.	2
4	2 przewody sygnałowe	długość 1 m . Współpracujących z suwmiarkami z pozycji 3	2



• Kątomierze z odczytem cyfrowym – 2 sztuki



L.p.	Parametr	zakres parametru	Il. sztuk
1	1 kątomierz firmy Mitutoyo	ramię pomiarowe  150 mm  Błąd graniczny DIN 862	1
2	1 kątomierz firmy Mitutoyo	ramię pomiarowe  300 mm Błąd graniczny DIN 862	1
